吻合效应：

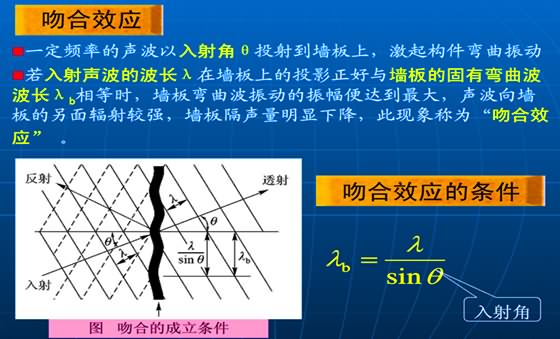

        声波接触墙板后，墙板除了垂直方向的受迫振动以外，还有沿着板面方向的受迫弯曲振动。在某个特定频率上，受迫弯曲振动将和板固有的自由弯曲振动发吻合，这时板就非常顺从地跟随入射声弯曲，造成声能大量地透射到另一侧去，形成隔音量的低谷，这种现象被称作吻合效应，该频率被称为吻合频率fc。

        理论和实验均表明，轻、薄、柔的墙fc高，吻合效应弱；厚、重、刚的墙fc低，吻合效应强。12mm、15mm纸面石膏板的fc分别为3.15KHz和2KHz左右。12mm板在3.15KHz处的隔音量产生下降，15mm板在2KHz处的隔音量下降更为严重，甚至下降的趋势强过质量定律，造成在这一频率位置上隔音量比12mm的板还低很多。双层相同的板叠合的吻合频率fc和单层板基本等同，由于双层发生振动叠加，吻合效应更加剧烈，吻合谷会变得更深。如果使用不同厚度的板进行叠合，吻合谷将彼此错开，且每个吻合谷都较浅，对隔音性能有利。双层板的剧烈吻合效应是非常明显的，会造成双层15mm板构造的隔墙在3150Hz附近的隔音量反倒低于双层12mm板的隔墙。

        吻合效应的因素比较复杂，不但与材料的面密度有关，还和材料的弹性模量、厚度、泊松比等条件有关。

         同一材料，对不同频率的声音的隔音表现不同。

        均一材料，在隔音上的表现，遵循质量定律，即：单位面积质量越大，隔音效果越好。在吸音上的表现，遵循密度最佳原理，即：不同材料，有不同的最佳吸音密度。
